كيفية اختيار حجم المفصلات المناسبة والوزن

تتوفر المفصلات التقليدية في ارتفاعات وعرض وأوزان مختلفة ترضي معظم الأبواب والإطارات. يمكن أن يؤدي الفشل في تقييم وتحديد حجم المفصلات المناسب إلى فشل الباب المبكر أو المفصل.

تؤثر عوامل الباب والإطار هذه على اختيار المفصلات:

مادة الباب والإطار

تواتر الاستخدام

وزن الباب

عرض الباب

أجهزة التحكم في الباب

متطلبات وضع العلامات

إسقاط تقليم

موقع الافتتاح

حدد هيكل الوزن المناسب وحمله

نظرًا لمجموعة كبيرة من حجم الباب والأوزان ، يتم تصنيف المفصلات إلى ثلاث مجموعات:

وزن ثقيل - محمل الكرة

الوزن القياسي - محمل الكرة

الوزن القياسي - محمل عادي

هناك عاملان رئيسيان يحددان وزن وهيكل المفصل - وزن الباب وتواتر الاستخدام.

يعتمد وزن الباب بشكل صارم على مقدار وزن المواد المستخدمة. ومن المستحسن أيضًا تضمين الوزن التقريبي للأجهزة الإضافية المثبتة على الباب.

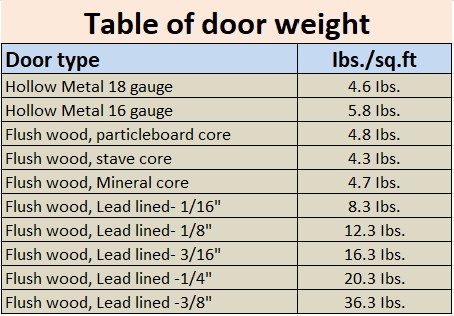

استخدم الجدول التالي لتقدير وزن الباب لأن عوامل أخرى ، مثل الأجهزة المثبتة ، تؤثر أيضًا على وزن الباب الكلي.

العامل التالي هو تواتر الاستخدام. كم مرة يتم فتح الباب وإغلاقه في نطاق زمني معين (قل يومًا ما)؟

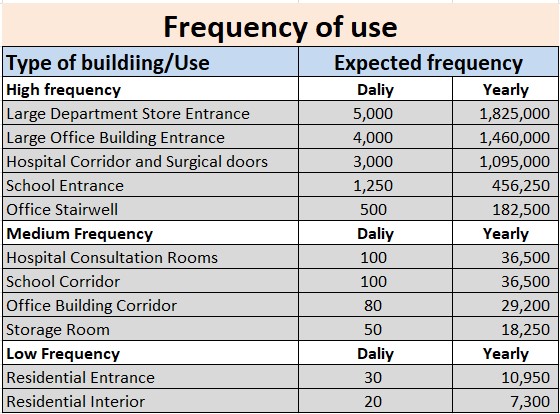

يسرد الجدول التردد المتوقع لتشغيل أنواع مختلفة من الفتحات.

تنطبق توصيات مخطط التردد هذه على جميع الأبواب المتوسطة للوزن ، يجب تطبيق المفصلات التي تحمل الكرة الثقيلة في أبواب أكبر (أي الأبواب التي يبلغ سمكها 2 "أو أكثر وأكثر من عرض 3'4 ".)

ملاحظة حرجة أخرى غالبًا ما يتم إهمالها تتعلق بالأبواب التي يتم استخدام ابتكار الختام عليها. يجب أن تكون هذه الأبواب مزودة بمفصلات تحمل الكرة ، على الرغم من تواتر الاستخدام.

تحديد حجم المفصلات:

من أجل تحديد الحجم المناسب للمفصلة ، لن يكون هناك القليل من المعلومات:

ارتفاع الباب عرض الباب سماكة الباب ثقل الوزن البعد المطلوب

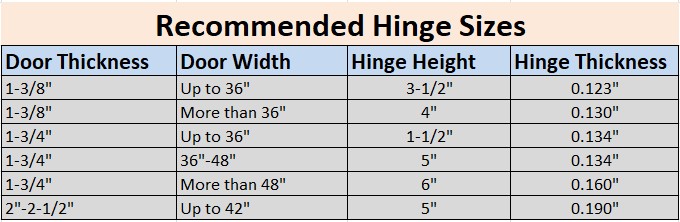

يسرد الجدول أدناه أحجام المفصلات الموصى بها لأبواب الحجم المختلفة:

يجب أن تكون المفصلات الثقيلة خاصة بالأبواب الثقيلة وللأبواب المتوقع أن تتعامل مع الاستخدام المرتفع التردد.

تحديد عرض المفصلات:

إن استخدام المفصلات الأوسع من المطلوب يجلب ظهورًا سيئًا لأن المفصلات ستكون غير ضرورية. من أجل المظاهر ، لا تحاول أبدًا مفصلات أوسع مما هو مطلوب.

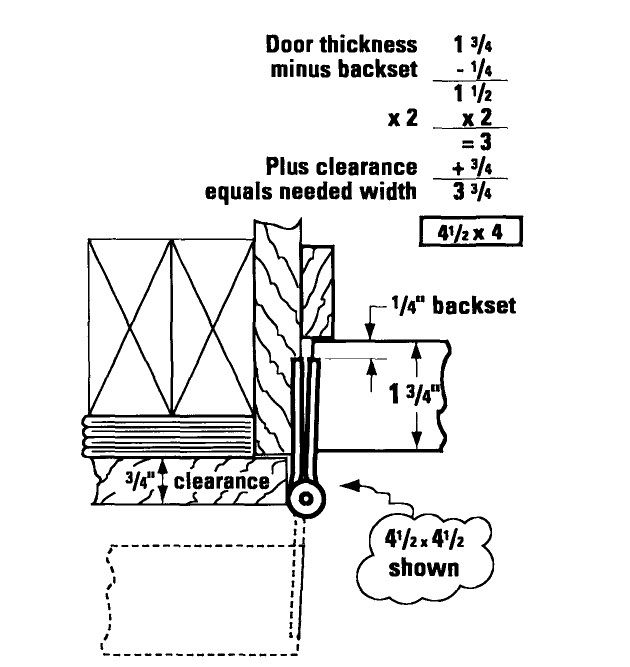

ينشر الشركات المصنعة صيغة لتحديد عرض مفصلات عمليات الرضا الكاملة بشكل صحيح. تتوفر المفصلات الكاملة في العديد من العروض القياسية. اختر أقرب عرض التالي لتلبية شروط الافتتاح.

ملحوظة: المفصل الخلفي المحدد ل 1-3/8 "، 1-3/4 " و 2-1/4 "الأبواب السميكة هي 1/4 ". بالنسبة للأبواب أكثر من 2-1/4 "سميكة ، تكون المجموعة الخلفية المفصلية 3/8 ". تأكيد البعد الخلفي المفصلي مع مصنعو الأبواب.

سوف تنطبق هذه الصيغة فقط على مفصلات الرضاعة الكاملة.

تحديد كمية المفصلات：

في صناعتنا ، هناك قاعدة تستخدم لتحديد عدد المفصلات اللازمة في الباب: مفصل واحد لكل 30 "من ارتفاع الباب أو جزء منه.

تساعد المفصلات الوسيطة (S) على حمل وزن الباب والحفاظ على الباب محاذاة بشكل صحيح في الإطار ، مما يزيد من عمر الباب.

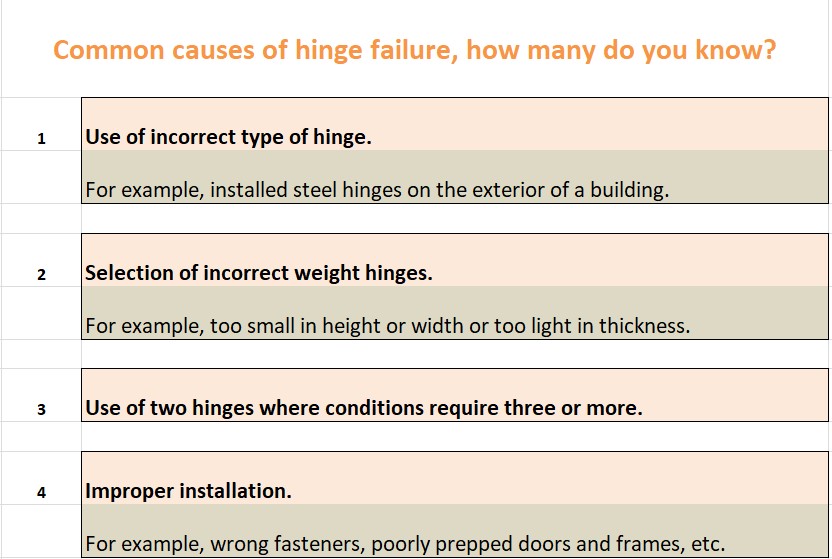

الأسباب الشائعة لفشل المفصل:

تعتبر أجهزة الأبواب جزءًا مهمًا من الباب ، في حين أن المفصلات ، التي تعمل كمكون محمل للحمل ، في وضع حرج. تؤثر قدرة تحمل المفصل على أداء السلامة وعمر الباب بأكمله. يمكن لأجهزة D و D توفير أجهزة حساسة ومهنية وفقًا لمواقف مختلفة. الخدمة المهنية والمنتجات المتفوقة ستكون بالتأكيد رضاك.
